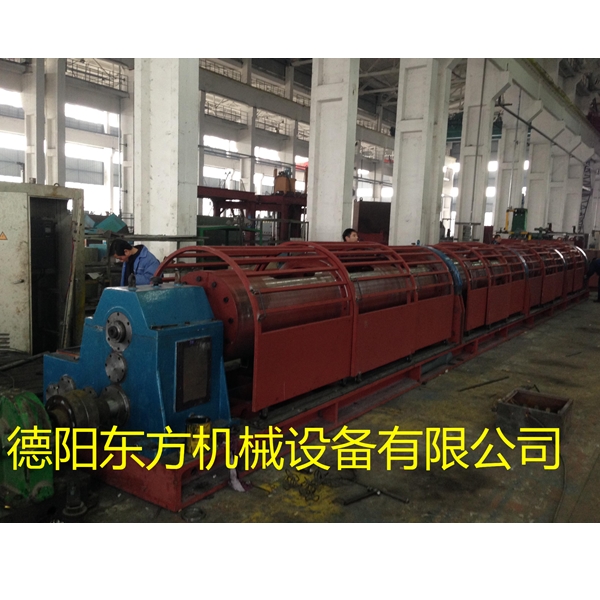

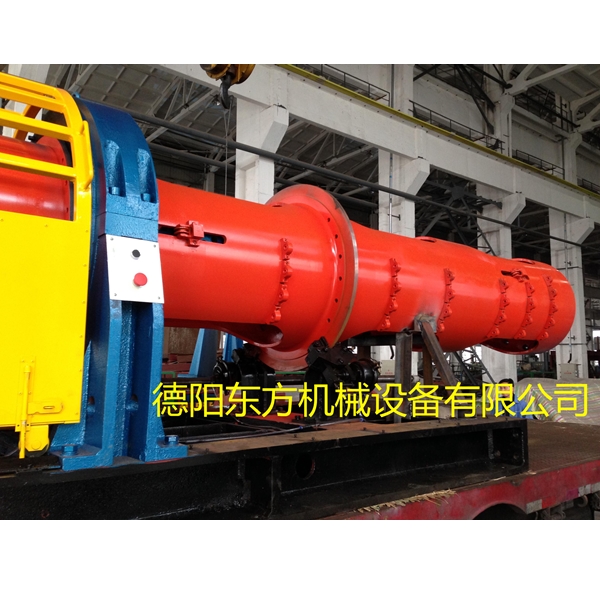

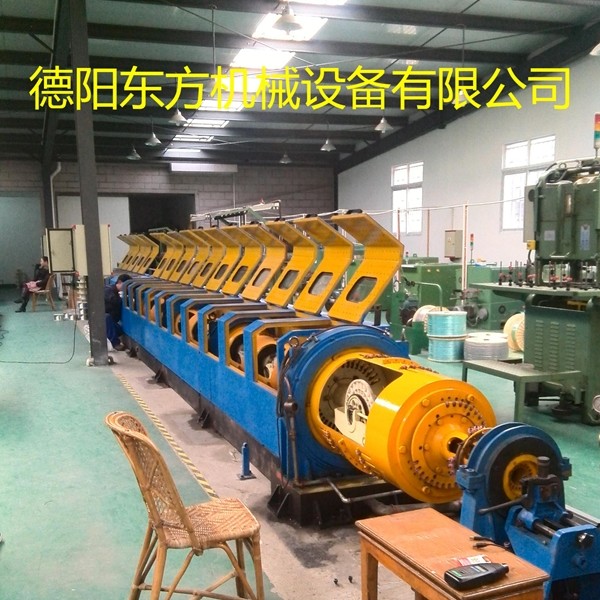

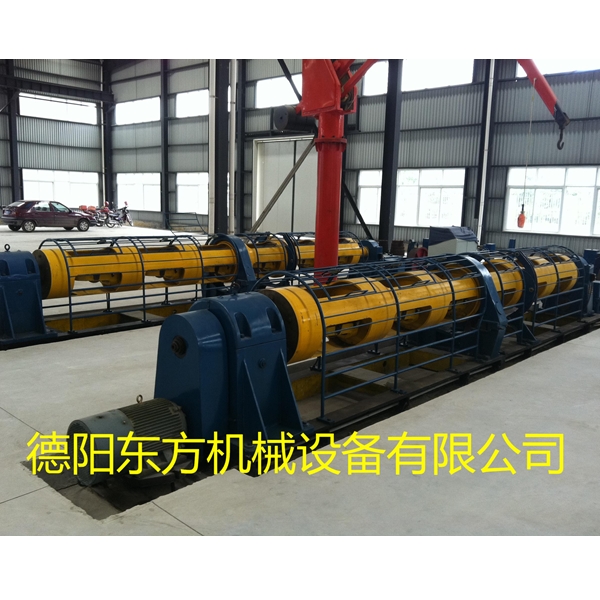

管式絞線機（退扭絞線方式） Wire stranding Machines 多種型號 variety of models：Φ100、Φ200、Φ400、Φ500、Φ630等，可以根據需求定制。It can be customized according to the requirements 設備組成：放線架、絞線筒體、模座、牽引輪、收排線機構、電控。Equipment composition: laying rack, winch cylinder, mold seat, traction wheel, wiring mechanism, electronic control.

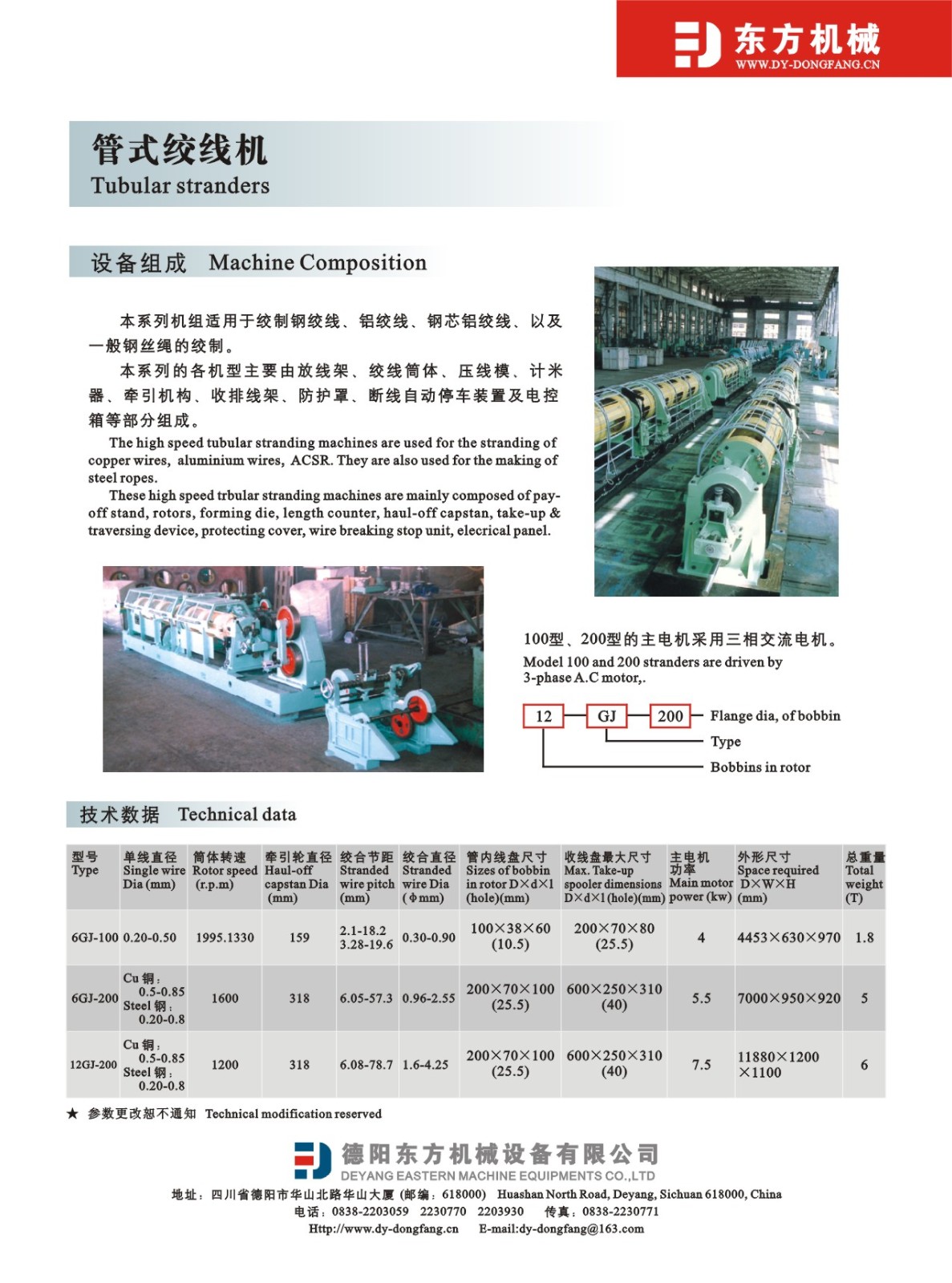

型 號 | 6GJ-100 | 6GJ-200 | 12GJ-200 | 18GJ-200 |
主要組成 | 放線架、絞線筒體、模座、牽引輪、收排線機構、電控。 | |||
單線直徑 | 0.10-0.30 | 銅0.2-0.85鋼0.5-0.8 | 銅0.2-0.85鋼0.2-0.8 | 銅0.32-0.85鋼0.5-0.8 |
絞合直徑 | 0.30-0.90 | 0.6-2.5,1.5-2.4 | 1-4.25,1-3 | 2.24-5.95 |
簡體轉速(r／min) | 1995；1330 | 1600 | 1200 | 850 |
牽引輪直徑 | 159 | 318 | 318 | 318 |
出線速度(m／min) | 4.37-17.13 | 16.2-68.7,7.3-68.7 | 銅16-68鋼7.3-93.8 | 11.4-48.7 |
絞線節距 | 2.1-18.2,3.28-19.66 | 9.0-57.3,6.05-57.3 | 銅13.5-57.5鋼6.08-78.7 | 13.5-57.3 |
主電機功率 | 4 | 5.5 | 7.5 | 10 |
管內放線盤(mm) | 100×38×60(? 10.5) | 200×70×100(?25.5) | 200×70×100(?25.5) | 200×70×100(?25.5) |
收線盤范圍 | 0.10-0.30 | ?400-?600 | ?400-?600 | ?400-?600 |

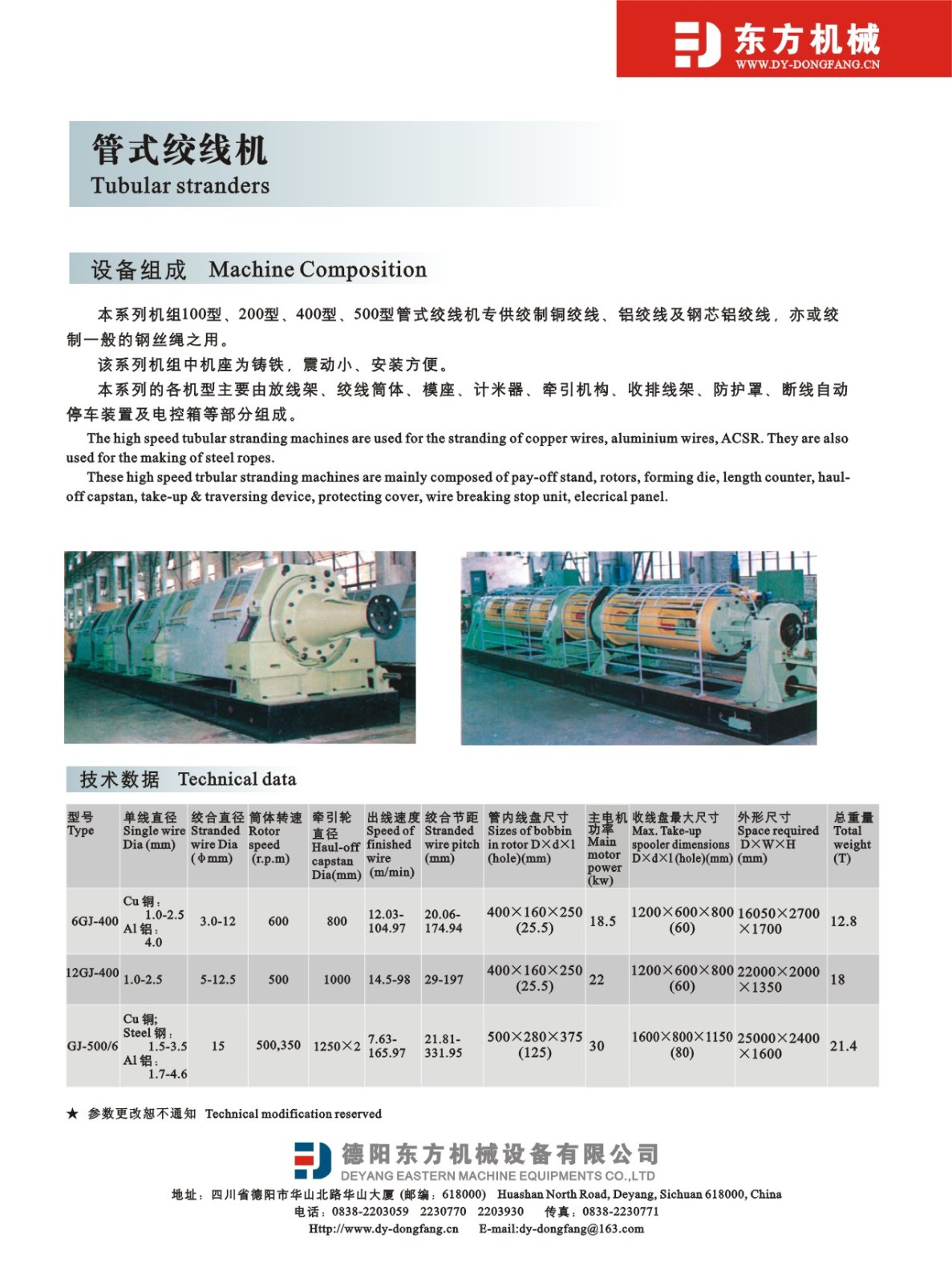

型 號 | 6GJ-400 | 12GJ-400 | JG-500／6 |
主要組成 | 放線架、絞線筒體、模座、牽引輪、收排線架、電控。 | ||
單線直徑 | 銅1.0-2.5 鋁4.0 | 1-2.5 | 鋼、銅1.5-3.5鋁1.7-4．6 |
絞合直徑 | 3-12 | 5-12.5 | 15(最大) |
簡體轉速(r／min) | 600 | 500 | 350,500 |
牽引輪直徑 | 800 | 1000 | 1250×2 |
出線速度(m／min) | 12.03-104.97 | 14.5-98 | 7.63-165.97 |
絞線節距 | 20.6-174.94 | 29-197 | 21.81-331.95 |
主電機功率 | 18.5 | 22 | 30 |
管內放線盤(mm) | 400×160×250(?25.5) | 400×l60×250(?25.5) | 500×250×315(?125) |
收線盤范圍 | ?800-?1200 | ?800-?1200 | PNl000-1600 |
型 號 | JG-500／12 | JG-630／6 | JG-630／12 |
主要組成 | 放線架、絞線簡體、模座、牽引輪、計米、收排線架、電控。 | ||
單線直徑 | 鋼、銅1.5-3.5鋁1.7-4.6 | 銅2-3.5鋁2.5-4.5鋼1.3-4.6 | 銅2-3.5鋁2.5-4.5鋼1.5-4.5 |
絞合直徑 | 25(最大) | 21(最大) | 35(最大) |
簡體轉速(r／min) | 250,358 | 208,300 | 251,183 |
牽引輪直徑 | 1250×2 | 1250×2 | 1600×2 |
出線速度(m／min) | 7.63-165.97 | 8-150 | 8.6-144.8 |
絞線節距 | 21.81-331.95 | 40.77-448.07 | 47.99-577.03 |
主電機功率 | 30 | 45 | 95 |
管內放線盤(mm) | 500×250×315(?125) | 630×275×475(?56) | 630×275×475(?56) |
收線盤范圍 | PNl000-1600 | PNl600 | PN1600-2000 |
